Paramèt pwodwi
|
Paramèt |
Xc63m4 |
Kondisyon / remak |
||
|
Ranje frekans nominal |
8.000 ~ 80.000MHz |
Fondamantal jiska 55MHz ak 3yèm overtone ki disponib. |
||
|
Crystal koupe ak mòd |
Nan - koupe / fon & 3rd ot |
-- |
||
|
Tolerans frekans |
± 10ppm / ± 20ppm / ± 30ppm |
Lòt opsyon ki disponib. |
||
|
Estabilite frekans |
± 10ppm |
± 15ppm |
Lòt opsyon ki disponib. |
|
|
Operasyon ranje tanperati |
-20 a +70 degre |
-30 a +85 degre |
Lòt opsyon ki disponib. |
|
|
Rezistans seri ekivalan |
Fon |
ESR |
16.1 a 20.0MHz |
<45Ω |
|
8.0MHz |
<100Ω |
20.1 a 55.0MHz |
<40Ω |
|
|
8.1 a 10.0MHz |
<80Ω |
3yèm ot |
ESR |
|
|
10.1 a 12.0MHz |
<60Ω |
30.0 a 48.0MHz |
<100Ω |
|
|
12.1 a 16.0MHz |
<50Ω |
48.1 a 80.0MHz |
<80Ω |
|
|
Chaje kapasite |
6 ~ 32pf oswa seri |
Tanpri presize. |
||
|
Shunt capacitance |
<5.0pF |
-- |
||
|
Kondwi nivo |
100μW tip / 500μW max |
-- |
||
|
Depo tanperati depo |
-55 a +125 degre |
-- |
||
Karakteristik pwodwi yo
■ konsepsyon kontra enfòmèl ant:
- Yon 6.0 × 3.5mm 2p osilator kristal seramik, ki se yon SMD pasif - chip monte kalite.
■ Pwosesis fabrikasyon:
- Pwodwi atravè pwosesis seramik soude Couture.
Aplikasyon
- Pafè pou segondè - pèfòmans elektwonik ki gen ladan LAN san fil, Bluetooth, kominikasyon mobil, ekipman pòtatif.
Avantaj pwodwi yo
Konsepsyon miniaturize
Trè ti anprint ideyal pou espas - Layout PCB contrainte.
Estabilite siperyè
Enjenieri pou distribisyon presizyon nan aplikasyon kritik.
Endistriyèl - Fyab Klas
Pèfòmans gaya atravè chenn tanperati lajè.

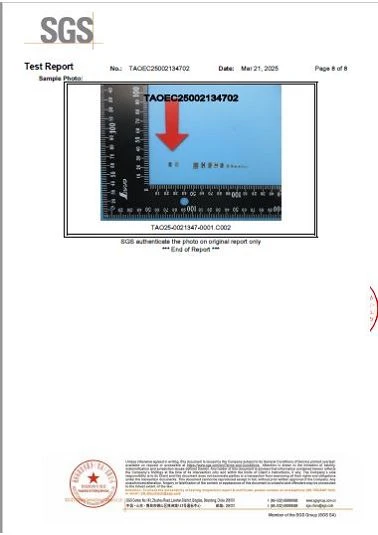

sètifika
Sifas la - monte Crystal 6035 XC63M4 seri se roHS/rive konfòme, plon - gratis ak halogen - gratis.
FAQ
Q1: Ki jan yo chwazi osilator la apwopriye?
A: Pou chwazi yon osilator apwopriye kristal pou aplikasyon ou an, defini kondisyon kle (frekans, tolerans, ranje tanperati, elatriye), matche ak yo nan karakteristik osilator a, ak verifye konpatibilite ak konsepsyon sikwi ou.
Q2: ou bay sipò teknik?
A: Ekip Jeni nou an ofri:
✓ Aplikasyon - konsepsyon solisyon espesifik
✓ gratis PCB - Sipò pou Tès Nivo
✓ Pèfòmans validasyon ak sèvis optimize paramèt
Q3: Èske ou ka bay ti lo oswa echantiyon?
A: Wi, nou aksepte kantite lòd minimòm (MOQ) osi ba ke 10 moso ak sèvis livrezon rapid.
